1. Medições da Coluna Vertebral Completa
Numa radiografia em vista AP, identifique as vértebras limite superior e inferior. Trace linhas ao longo dos respetivos pratos vertebrais e meça o ângulo de interseção ou as perpendiculares, ou seja, o ângulo de Cobb.
Ângulo de Rotação Vertebral (Método de Nash-Moe):
Classificado com base no deslocamento do pedículo em radiografias de vista AP.
Tempo: 2–3 minutos por vértebra.
Medições de Rotação na TC Axial:
Avalie o ângulo pedículo-costela ou o ângulo vértebra-apófise espinhosa.
Tempo: 5–10 minutos para a coluna completa (requer reconstrução multicorte).
2. Medições do Membro Inferior Completo
Comprimento Funcional do Membro Inferior:
Distância do centro da cabeça femoral ao centro da articulação do tornozelo em radiologia em posição erecta.
Tempo: 1–2 minutos (comparação bilateral)
Desvio do Eixo Mecânico (MAD):
Distância vertical do centro da articulação do joelho à linha que conecta o centro da cabeça femoral e o centro do tornozelo.
Tempo: 2–3 minutos (calibração de ampliação necessária)
Ângulo Anca-Joelho-Tornozelo (HKA):
Ângulo entre os eixos mecânicos do fémur e da tíbia.
Tempo: 3–4 minutos (identificação precisa do centro articular necessária)
3. Medições da Articulação do Joelho
Ângulo Fémuro-Tibial (FTA):
Para avaliar Genu Varum (pernas arqueadas) ou Genu Valgum (joelhos em X).
Em radiologia em posição erecta, trace o eixo mecânico femoral (do centro da cabeça femoral ao centro do joelho) e o eixo mecânico tibial (do centro do joelho ao centro do tornozelo). Meça o ângulo lateral entre estes dois eixos.
Ângulo de Torção Femoral:
Ângulo baseado na TC entre o eixo do colo femoral e a linha tangente posterior dos côndilos femorais (requer posição transversal + reconstrução 3D).
Tempo: 5–8 minutos por lado
4. Medições da Articulação da Anca
5. Medições do Pé e Tornozelo
Sistema de Medição Automática: Precisão e Eficiência
- Primeiro sistema mundial que suporta medições automatizadas da coluna completa, membros inferiores e partes individuais
- Cobre cerca de 200 parâmetros de medição
- Gera relatórios estruturados em apenas 15 segundos
- Fornece secção sagital mediana e dados torsionais das articulações sob condições de carga
- Utiliza sistemas de coordenadas independentes para cada membro para refletir deformidades reais
- Suporta impressão 3D de modelos anatómicos digitalizados para uso em design de ortóteses, planeamento cirúrgico e educação clínica

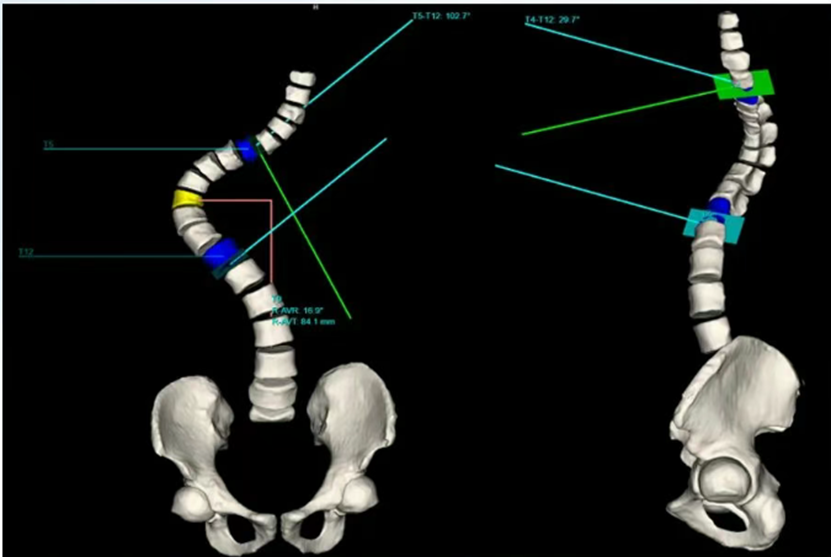

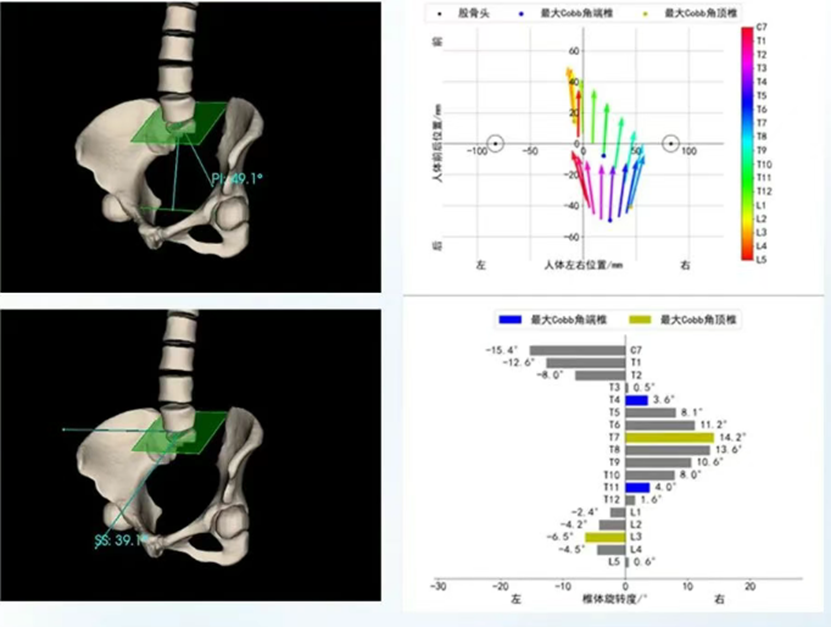

1. Medição Automática da Coluna Vertebral Completa

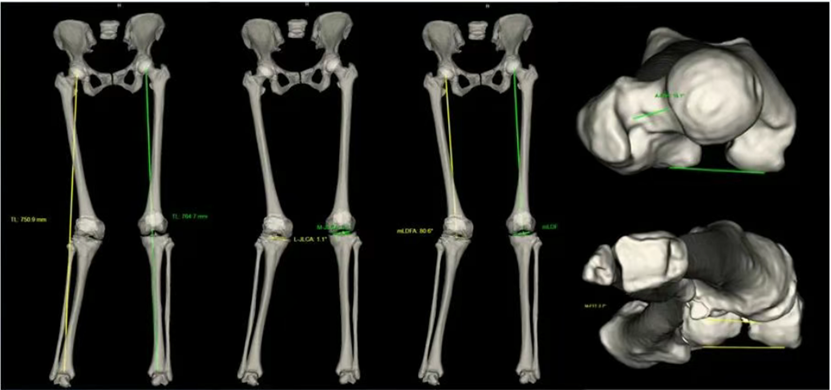

2. Medição Automática do Membro Inferior Completo

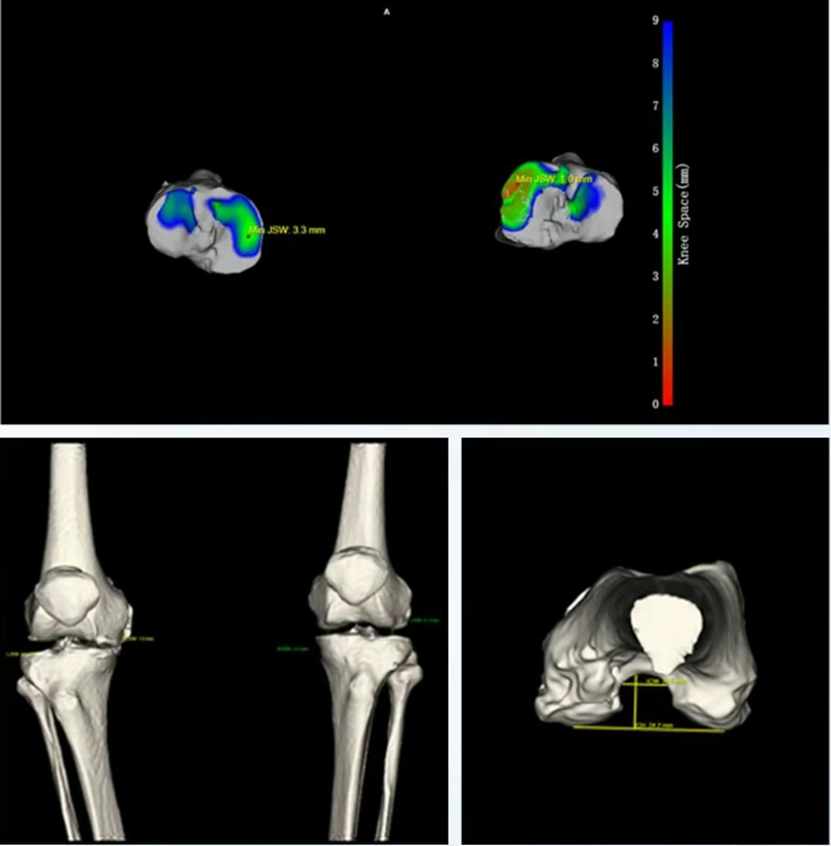

3. Medição Automática da Articulação do Joelho
Suporta reconstrução 3D baseada em MPR e avaliação por IA de parâmetros como largura do espaço das juntas medial/lateral, JLCA, mapa de calor do gap da junta, largura/altura do entalhe intercondilar e índice de largura do entalhe.

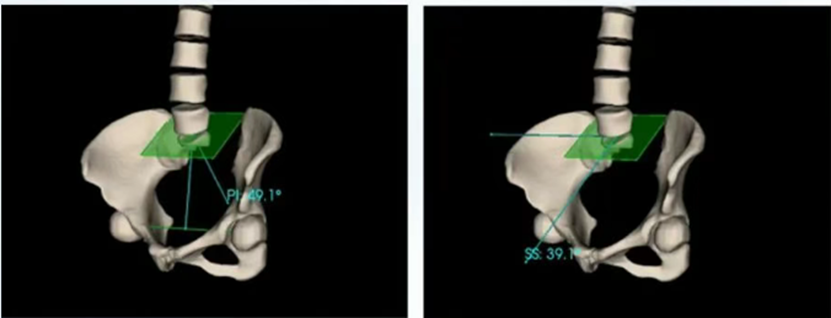

4. Medição Automática da Articulação do Quadril

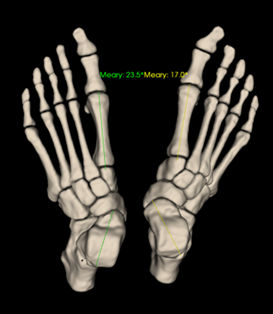

5. Medição Automática de Pés e Tornozelo

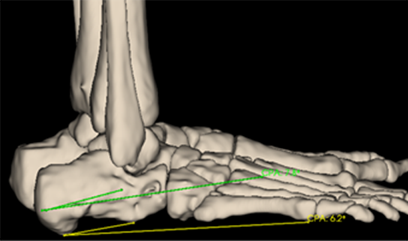

Suporta ângulo de pitch, ângulo Meary, ângulo de Böhler, ângulo de Preiser, ângulo de Langré, etc., com modelos imprimíveis em 3D para uso clínico.
Medição Automática WR-3D: Alimentando o Futuro da Ortopedia
Consistente: Elimina a variabilidade dependente do operador
Carmen et al. (2017). Spine Deformity. DOI 10.1016/j.jspd.2016.12.001
Zhang et al. (2019). Eur Spine J. DOI 10.1007/s00586-019-05924-3
Wu et al. (2020). J Orthop Res. DOI 10.1002/jor.24567
Nash & Moe (1969). JBJS. PMID 5783856
Stokes et al. (2006). Spine. DOI 10.1097/01.brs.0000215429.97572.aa
Liu et al. (2021). Nat Commun. DOI 10.1038/s41467-021-22118-y
Kuklo et al. (2005). Spine. DOI 10.1097/01.brs.0000155405.00881.9a
Paley D. Principles of Deformity Correction (Springer, 2002)
Brouwer RW, et al. Osteoarthritis Cartilage 2007;15(6):644-651
Botser IB, et al. CORR 2011;469(12):3432-3440
Zhang J, et al. Med Image Anal 2021;73:102191
Vialle et al. (2005), Spine, PMID 15770185
Legaye et al. (1998), Eur Spine J, DOI 10.1007/s005860050038
Seltzer SE, et al. (1984). Foot Ankle. PMID 6745901
Saltzman CL, el-Khoury GY (1995). Foot Ankle. PMID 7550940
